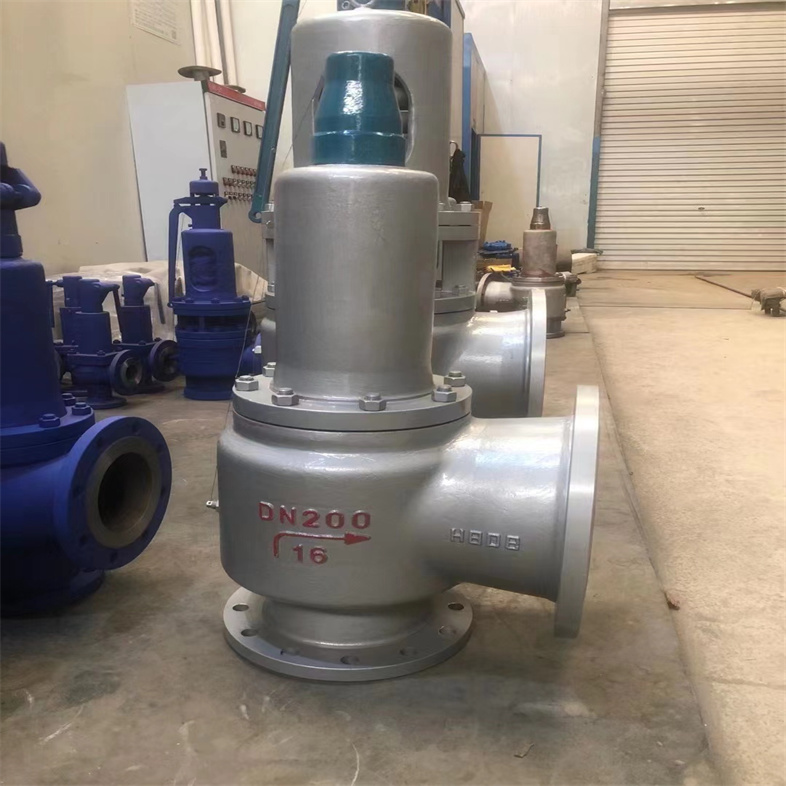

A42Y-25C彈簧全啟式安全閥選型分析

在工業生產和各類承壓設備系統中，安全閥扮演著至關重要的“守護者”角色。它是一種自動閥門，不借助任何外部動力，僅依靠介質自身的壓力來動作，當系統壓力超過預定安全值時，便會迅速開啟泄壓，防止設備因超壓而發生破壞性事故。在眾多類型的安全閥中，彈簧式安全閥因其結構緊湊、反應靈敏、調整方便等特點，成為應用廣泛的品種之一。本文將聚焦于這一重要設備，特別是其在相關工業領域中的應用與特性，進行系統的科普介紹。A42Y-C型適用于工作溫度≤300℃空氣、石油氣、液體等介質的設備和管路上。A42Y-P型及A42Y-R型適用于工作溫度≤200℃有腐蝕性的介質的設備和管路上，作為超壓保護裝置。連接法蘭標準按JB/T……-94系列1。≥6.4MPa按JB/T……-94系列2。

A42Y-25C安全閥是一種用于壓力容器或管道系統中的重要安全設備。它的主要功能是當系統內部壓力超過預設的安全值時，能夠自動開啟以釋放多余的壓力，從而保護系統免受因壓力過高而造成的損壞。其中，“A42Y”是該安全閥的型號標識，“25C”則通常指代其工作壓力范圍或特定的工作條件。

二、A42Y-25C彈簧全啟式安全閥選型分析的詳細介紹

1. 工作原理

A42Y-25C安全閥的工作原理基于彈簧力與介質壓力之間的平衡。當介質壓力超過彈簧設定的預壓值時，閥瓣會被頂起，使介質通過泄放口流出，從而降低系統壓力。當壓力降至安全范圍內后，彈簧力將閥瓣重新壓緊在閥座上，閥門關閉。

2. 結構特點

A42Y-25C安全閥具有緊湊的結構設計，通常由閥體、閥瓣、彈簧、調整環等部件組成。其閥體材料通常選用高強度、耐腐蝕的合金鋼，以確保在各種惡劣環境下的穩定性。此外，該安全閥還配備了精確的調壓裝置，允許用戶根據實際需要靈活調整開啟壓力。

三、A42Y-25C安全閥的主要用途

A42Y-25C安全閥在工業生產、能源、化工等領域具有廣泛的應用。以下是其主要用途的簡要介紹：

1. 壓力容器保護

在高壓容器中，如蒸汽鍋爐、反應釜等，A42Y-25C安全閥能夠?qū)崟r(shí)監測并控制內部壓力，確保設備在安全范圍內運行。一旦壓力超標，安全閥會立即動作，防止容器發生爆炸或泄漏事故。

2. 管道系統安全

在輸送高溫、高壓介質的管道系統中，A42Y-25C安全閥同樣發揮著重要作用。它可以安裝在管道的關鍵節點上，作為系統的道安全保障，有效預防因管道破裂或堵塞而導致的壓力失控問題。

3. 工藝流程控制

在某些特定的工藝流程中，如精細化工、制藥等行業，對壓力的穩定控制至關重要。A42Y-25C安全閥的精確調壓功能能夠滿足這些工藝流程對壓力波動的高度敏感性需求，保障產品質量和生產安全。

總結來說，A42Y-25C安全閥作為一種高效、可靠的壓力控制設備，在多個工業領域發揮著的作用。通過了解其定義、工作原理、結構特點以及主要用途，我們可以更好地認識到這一設備在保障工業安全方面的重要性。

一、A42Y-25C彈簧全啟式安全閥選型分析的基本工作原理與結構

要理解彈簧式安全閥，首先需了解其核心工作原理。它本質上是利用力的平衡來實現自動控制。

1.核心力學平衡：閥瓣（密封件）受到兩個方向相反的力。一個是來自被保護系統內部介質（如蒸汽、氣體、液體）的壓力，試圖將閥瓣頂開。另一個是方向相反的彈簧預緊力，通過調節機構預先壓緊彈簧產生，試圖將閥瓣緊緊壓在閥座上，保持密封狀態。

2.動作過程：當系統正常工作時，介質壓力低于設定開啟壓力，此時彈簧力大于介質作用在閥瓣上的力，閥門保持嚴密關閉。當系統壓力異常升高并達到或略超過預設的安全開啟壓力時，介質作用力克服了彈簧預緊力，閥瓣被頂起，介質通過閥座排放到外部或回流到低壓系統。隨著介質排放，系統壓力下降。當壓力降至低于彈簧力（通常為回座壓力）時，閥瓣在彈簧力的作用下重新壓回閥座，閥門關閉，系統恢復正常運行。

3.主要結構組件：典型的彈簧式安全閥主要由閥體、閥座、閥瓣（或稱閥芯）、閥桿、彈簧、調節機構（如調節螺絲、扳手）、上彈簧座、下彈簧座以及閥蓋等部件組成。彈簧被封閉在閥蓋內，避免受到排放介質的腐蝕和影響，也保證了其性能的穩定性。

二、A42Y-25C彈簧全啟式安全閥選型分析的主要類型與特點

根據排放方式、閥瓣開啟高度及流道設計的不同，彈簧式安全閥主要分為以下幾類：

1.微啟式安全閥：閥瓣的開啟高度較小，通常為流道直徑的1/40至1/20。其開啟動作是比例式的，即開啟高度隨壓力升高而逐漸增大。主要用于液體介質或排放量要求不大的氣體場合，因?yàn)橐后w一般不可壓縮，少量排放即可實現泄壓。

2.全啟式安全閥：閥瓣開啟高度較大，通常等于或大于流道直徑的1/4。它利用了氣體或蒸汽介質在閥瓣上的反沖作用力或?qū)ｉT(mén)的導向機構（如調節環），使閥瓣在開啟后迅速達到全開位置，排放面積大，泄放能力強。這是氣體和蒸汽介質的類型，能快速排放大量介質，有效防止壓力繼續飆升。

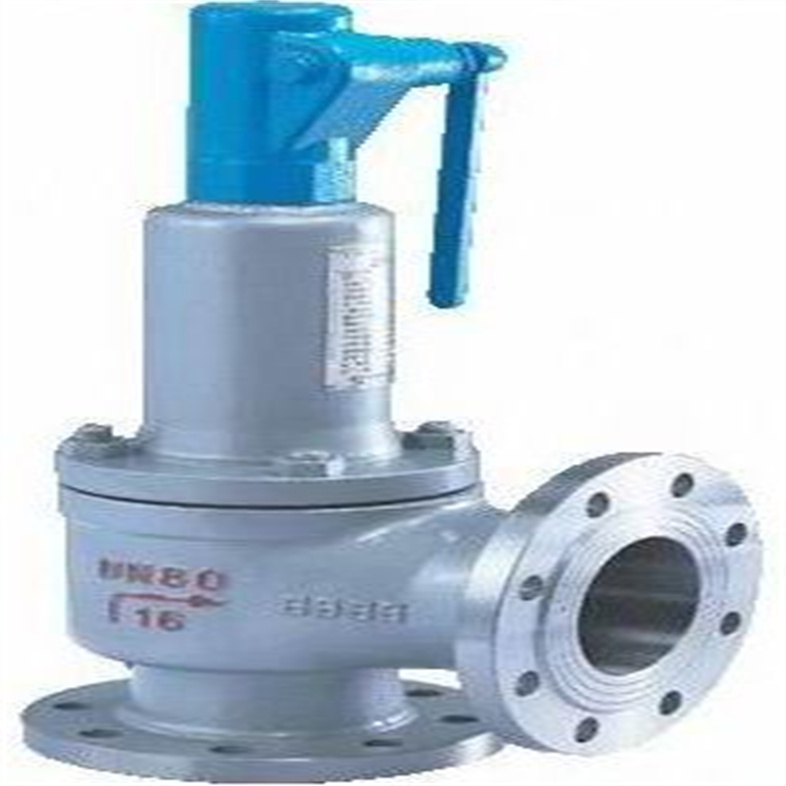

3.帶扳手的安全閥：在閥蓋或外部裝有手動扳手。定期扳動此扳手可以提升閥瓣，檢查閥門是否靈活，防止閥瓣與閥座因長期不動而粘連，也可用于緊急情況下手動泄壓。

4.封閉式與不封閉式：封閉式安全閥的排放側通過出口螺紋或法蘭連接到專門的泄放管道，將介質引至安全地點回收或處理，常用于有毒、有害或易燃介質。不封閉式（通常為開放式）則直接向大氣排放，多用于空氣、蒸汽或無害氣體。

彈簧式安全閥的通用優點包括：結構相對簡單，可靠性高；適用范圍廣，可用于多種工作介質（氣、液、汽）；開啟壓力可通過調節彈簧的壓縮量在一定范圍內方便地調整；對振動不敏感；比較經濟實用。

三、A42Y-25C彈簧全啟式安全閥選型分析在工業環境中的適配性考量

產業結構多樣，涵蓋了水力發電、有色金屬冶煉、化工、食品加工、制藥、煙草等多個領域。這些行業的生產過程中，鍋爐、壓力容器、管道等承壓設備廣泛存在，對彈簧式安全閥的需求是普遍且必要的。其適配性主要體現在以下幾個方面：

1.應對多樣化的介質：云南的化工、冶金等行業可能涉及腐蝕性、有毒或易燃介質。選用的彈簧式安全閥需要根據介質特性，在閥體、閥瓣、彈簧等關鍵部件的材質上做出針對性選擇，如采用不銹鋼、蒙乃爾合金等耐腐蝕材料，并考慮采用封閉式結構。

2.適應不同的壓力與溫度范圍：從低壓的食品滅菌罐到高壓的水電站油壓系統，再到高溫的工業鍋爐，工作條件差異巨大。彈簧式安全閥的彈簧材料、閥座密封材料（如聚四氟乙烯、柔性石墨、金屬硬密封）多元化能承受相應的工作溫度和壓力，保證長期的密封性能和動作準確性。

3.環境因素考慮：云南部分地區海拔較高，大氣壓力較低，這對于直接向大氣排放的安全閥的排放能力計算有一定影響。多山、潮濕的環境也要求閥門的外部防腐處理（如涂層）需到位，以保障其長期可靠運行。

4.維護與校驗的便利性：安全閥屬于強制檢定類的特種設備，需要定期離線或在線校驗其開啟壓力、回座壓力及密封性能。結構設計便于拆卸、送檢和重新安裝調試，對于保障企業連續安全生產具有重要意義。


A42Y-25C彈簧全啟式安全閥選型分析主要零部件材料

外形尺寸和連接尺寸

我司擁有雄厚的技術力量和的生產檢測設備，保證了所有產品質量的穩定和優異。我們正在不斷努力的改進和創新我們的產品，具有高精準度、抗耐磨性、噪音小、產品表面光潔美觀，滿足不同用戶的需求，以?xún)?yōu)質的產品和良好的信譽贏得廣大客戶的信賴，本公司秉承：以質求生、以嚴求精、以誠求信，的經營理念，同海內外客戶真誠合作，共同發展。

四、A42Y-25C彈簧全啟式安全閥選型分析選用、安裝與維護的關鍵要點

正確選用、安裝和維護是確保彈簧式安全閥發揮效能的根本。

1.選用原則：

*確定關鍵參數：多元化明確所需安全閥的整定壓力（開啟壓力）、排放壓力、回座壓力、額定排放量以及工作介質、溫度、背壓等條件。

*類型選擇：根據介質狀態（氣/液）和排放量要求選擇微啟式或全啟式；根據介質危險性決定是否選用封閉式；根據是否需定期檢查決定是否帶扳手。

*材質與標準：選擇符合國家相關安全技術規范及標準的產品，材質多元化兼容介質特性。

2.安裝要求：

*安全閥應垂直安裝在設備或管道的出眾位置或壓力的地方，與保護設備之間的連接管應短而直，其截面積不應小于安全閥的進口面積，以減少壓力損失。

*入口管道避免設置閥門，如需設置，多元化保證常開并密封。出口排放管應引至安全區域，并考慮反作用力對管道的影響，固定要牢固。

*對于有背壓的情況，需選用背壓平衡式波紋管安全閥，以防止背壓影響其開啟性能。

3.維護與校驗：

*定期檢查：運行中應檢查有無泄漏、異響，帶扳手的可定期手動試驗以防卡阻。

*定期校驗：按照國家法規和標準，安全閥多元化定期（通常每年至少一次）送至有資質的校驗機構進行離線校驗，或采用經批準的在線校驗技術。校驗內容包括整定壓力、密封性等。校驗合格后應加鉛封。

*日常管理：建立安全閥臺賬，記錄其型號、編號、安裝位置、整定壓力、校驗日期等信息，實施周期性的管理。

五、A42Y-25C彈簧全啟式安全閥選型分析常見故障與處理思路

了解常見故障有助于及時發現問題：

1.泄漏（閥前泄漏）：在正常工作壓力下，閥瓣與閥座密封面之間發生介質滲漏。可能原因包括：密封面有臟物或損傷；彈簧松弛或斷裂；整定壓力過于接近工作壓力；零件安裝不當或變形。處理方式為清洗、研磨密封面、更換彈簧或重新校驗調整。

2.到規定壓力不開啟：系統壓力已超過整定壓力，但安全閥未動作?？赡茉颍簭椈烧{(diào)節過緊；閥瓣與閥座被臟物粘住或銹蝕卡死；閥門通道被堵塞。需重新校驗、清理或解除卡阻。

3.不到規定壓力提前開啟：系統壓力未到整定壓力就開啟。主要原因是彈簧預緊力不足（松弛）或整定壓力調整不準。需重新校驗并調整彈簧壓縮量。

4.排放后壓力繼續上升：安全閥已開啟排放，但被保護系統壓力仍持續升高。這通常是因?yàn)榘踩y的排量選型不足，小于系統的超壓泄放量。需要重新核算并更換排量足夠的安全閥。

5.回座壓力過低或過高：排放后閥門關閉過早或過晚?？赏ㄟ^(guò)調整安全閥上的調節環（全啟式閥常有此設計）來改變回座壓力，但此操作需由專業人員在校驗過程中進行。

彈簧式安全閥是工業安全鏈條中的一環。在云南乃至全國的各行各業中，對其原理的深刻理解、類型的正確選擇、規范的安裝以及嚴格的定期維護校驗，共同構成了保障壓力設備安全穩定運行的基礎。作為設備管理者或相關從業人員，始終應將其視為重點關注的安防設備，確保其時刻處于良好的備用狀態，為安全生產保駕護航。
A42Y-25C彈簧全啟式安全閥選型分析

一、安裝前準備‌

1. ‌核對參數‌

   • 確認閥門型號、設定壓力（PSV值）、排放能力（kg/h或Nm³/h）與系統設計要求一致。

   • 檢查閥體密封面（如PTFE/金屬硬密封）無劃痕，彈簧無銹蝕或變形。

2. ‌清潔管道‌

   • 清除進口管道內的焊渣、鐵屑等雜質（避免卡阻閥瓣）。

   • 若介質含顆粒物，建議在閥門入口前加裝過濾器（目數≥40目）。

‌二、安裝方向與位置‌

1. ‌必須垂直安裝‌

   • 閥桿保持‌嚴格垂直‌（允許偏差≤2°），確保閥瓣重力與彈簧力同軸。

   • ? 禁止水平或傾斜安裝（會導致啟跳壓力偏差＞10%）。

2. ‌優先靠近壓力源‌

   • 安裝在容器/管道‌壓力點‌（如泵出口、反應釜頂部）。

   • 若多臺安全閥并聯，需保證各閥門入口壓差＜3%。

3. ‌預留操作空間‌

   • 閥門頂部預留≥500mm高度，便于手動測試或拆卸彈簧組件。

三、管道連接規范‌

1. ‌入口管道‌

   • 長度≤5倍管徑，避免彎頭（如必須使用，彎頭與閥門距離≥3倍管徑）。

   • 入口管截面積≥安全閥入口截面積的1.25倍（防止節流）。

2. ‌出口管道‌

   • 加裝支撐架，避免閥門承受管道重量或振動。

   • 排放口傾斜5°~10°，防止積液腐蝕（若介質為蒸汽，需加裝疏水器）。

   • ‌腐蝕性/有毒介質‌：出口必須接入封閉回收系統（如Scrubber）。

‌四、緊固與密封‌

1. ‌法蘭連接‌

   • 使用316L不銹鋼螺栓，按‌對角線順序‌逐步擰緊（扭矩參考：DN50閥門≈120 N·m）。

   • 密封墊片選擇：非腐蝕介質可用石墨墊片，強酸環境建議PTFE包覆墊。

2. ‌螺紋連接‌

   五、調試與測試‌

   • 在螺紋處涂抹少量二硫化鉬潤滑劑（禁止使用生料帶，避免碎屑堵塞流道）。

1. ‌冷態壓力校驗‌

   • 使用專用校驗臺或氮?dú)馄拷M，逐步升壓至‌啟跳壓力‌的90%、100%、105%，記錄動作值。

   • 允許偏差：±3%（例如設定壓力1.0 MPa，實際啟跳范圍0.97~1.03 MPa）。

2. ‌在線密封測試‌

   • 在系統工作壓力下，用肥皂水檢測閥瓣與閥座接觸面無氣泡（持續30秒）。

‌六、關鍵注意事項‌

1. ‌禁止附加荷載‌

   • 閥門進出口1m內不得安裝截止閥（除非加裝鉛封并備案）。

2. ‌高溫系統防護‌

   • 若介質溫度＞200℃，需為彈簧加裝散熱罩（防止彈簧剛度衰減）。

3. ‌鉛封保護‌

   • 調試完成后立即施加鉛封，任何調整需由持證人員操作并重新鉛封。

七、維護提示‌

• ‌運行‌：每季度手動扳起閥桿1次，防止雜質卡阻。

• ‌長期停用‌：關閉入口閥，排空閥腔內介質并涂抹防銹脂。

如需針對具體場景（如液化氣儲罐、蒸汽鍋爐）提供細化方案，請補充以下信息：

1. 系統設計壓力/溫度；

2. 安全閥安裝位置示意圖（可選）；

3. 介質特性（腐蝕性、黏度等）。
