ZZYVP指揮器操作型自力式壓力調節氮封閥技術規范 指揮器操作型自力式壓力調節閥(以下簡稱調壓閥),是一種無需外來能源，利用被控介質自身能量作動力源，引入指揮器的檢測執行機構，以控制調壓閥的閥芯位置，改變流經閥門的介質流量，使閥后壓力保持在恒定值。該閥的特點:壓力設定值可在指揮器上實現，在運行中可隨意調整,因而方便、快捷、省力；控制精度比一般調壓閥高一倍左右；減壓比大;設定壓力低等。氮封閥是一種用于控制管道或容器內氮?dú)鈮毫Φ膶Ｓ瞄y門，通過自動調節氮?dú)饬髁烤S持系統微正壓狀態，防止外部空氣進入導致介質氧化或污染。其核心功能包括微壓調節、減壓泄壓、感應響應及長期穩定運行，廣泛應用于化工、制藥、食品等需要惰性氣體保護的場景，尤其適合輸送腐蝕性介質的管道系統。
一、ZZYVP指揮器操作型自力式壓力調節氮封閥技術規范技術原理與核心設計
氮封閥的工作原理基于壓力平衡與流量控制技術。當系統壓力超過設定值時，閥門自動開啟泄壓；當壓力低于設定值時，閥門關閉并補充氮?dú)?，維持壓力穩定。其關鍵部件包括壓力傳感器、執行機構和閥體：傳感器實時監測壓力變化，執行機構（電動驅動）根據信號快速響應，閥體采用軟密封結構確保介質零泄漏。該閥門支持雙向流向設計，口徑范圍覆蓋DN25-DN300，可適配不同管徑需求。 二、ZZYVP指揮器操作型自力式壓力調節氮封閥技術規范材質與性能優勢
閥體材質選用碳鋼或不銹鋼，兼顧強度與耐腐蝕性，尤其適合輸送酸性、堿性等腐蝕性介質的場景。公稱壓力達16MPa，滿足中高壓工業管道需求。軟密封形式通過彈性材料（如橡膠或聚四氟乙烯）實現零泄漏，使用壽命較硬密封提升30%以上。電動驅動方式支持遠程自動化控制，響應時間小于0.5秒，感應靈敏度優于傳統機械式閥門。 三、ZZYVP指揮器操作型自力式壓力調節氮封閥技術規范應用場景與操作規范
氮封閥主要應用于儲罐、反應釜等需要惰性氣體保護的密閉容器，通過維持微正壓（通常0.1-1kPa）隔絕氧氣，防止介質氧化變質。操作時需注意：安裝前需檢查閥門流向與管道介質流向一致；定期校驗壓力傳感器精度（建議每6個月一次）；避免在溫度（-20℃以下或80℃以上）環境下長期使用；維護時僅需更換密封件，無需整體拆解，降低運維成本。 四、ZZYVP指揮器操作型自力式壓力調節氮封閥技術規范技術標準與定制支持
該閥門嚴格遵循國標制造，通過壓力容器安全認證，適配國內工業管道規范。支持顏色、材質、壓力等級等參數定制，例如可根據介質特性選擇哈氏合金等特殊材質，或調整公稱直徑至DN350以上。定制周期通常為15-30個工作日，需提供具體工況參數（如介質成分、溫度范圍、壓力波動頻率）進行設計驗證。

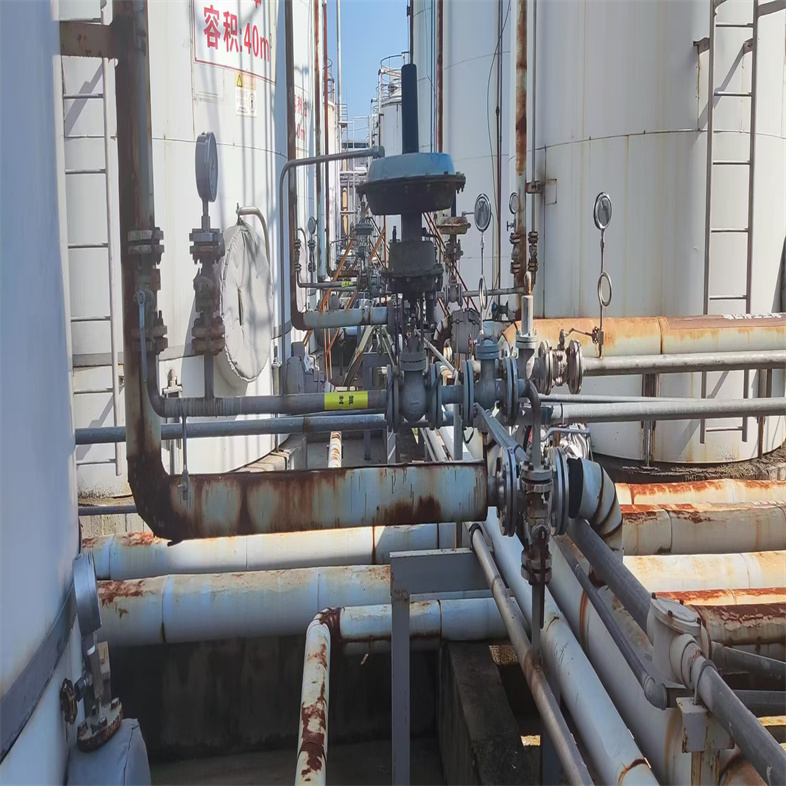

二、ZZYVP指揮器操作型自力式壓力調節氮封閥技術規范結構與原理 自力式氮封閥裝置調節閥，供氮閥，泄氮閥，以閥后壓力為動力源，引入閥后壓力到指揮器膜片上以控制指揮器閥芯位置，改變流經指揮器閥芯的介質壓力和流量，使閥門后端壓力保持恒定的調節閥。進口自力式氮封閥壓力設定在指揮器上的彈簧上實現，擰緊壓縮彈簧閥后壓力變大，反之則變小，操作簡單因而存在方便、便捷、比一般的直接取壓自力式壓力調節閥精度要高;一般用于儲罐氮封系統;調節和穩定儲罐的氮?dú)鈮毫?，控制精度極其靈敏，控制精度閥后能達到0.0001MPa (100pa，0.1kp)運行過程中壓力可以連續調節,特別適合是控制微壓場合的工況。 氮封閥無需外加能源，利用被調介質自身能量為動力源，自動控制閥門介質流量，使閥后壓力保持恒定的壓力穩定裝置?，F(xiàn)已廣泛用于連續送氣的天然氣采輸，城市煤氣以及冶金、石油、化工等工業生產部門。該閥控制精度高，比一般直接操作型調壓閥高一倍左右。減壓比大，反應靈敏，極小的壓力或極小的壓力變化都可以感知出來，對同一臺閥而言，調節范圍比普通自力式調節閥廣，壓力設定在指揮器上實現，因而方便、快捷、省力省時可在運行狀態下連續設定。 自力式氮封閥，這一自動控制裝置，專為儲罐頂部的氮?dú)鈮毫φ{(diào)節而設計。它憑借其獨特的感應功能，無需外接電源即可感知儲罐內的壓力波動，并據此智能調節氮?dú)獾难a(bǔ)給量。通過這一系列精準操作，它能夠有效地維持罐內的微正壓狀態，這一壓力范圍通?？刂圃?.5至5千帕之間，從而有力地阻止了空氣的侵入及介質的揮發。
▍ ZZYVP指揮器操作型自力式壓力調節氮封閥技術規范工作原理自力式氮封閥的工作原理主要依賴于其內部的壓力感應元件。這些敏感元件，如膜片或波紋管，能夠?qū)崟r(shí)監測儲罐內的壓力變化。當罐內壓力低于預設的安全范圍時，閥門會自動開啟，補充適量的氮?dú)庖跃S持微正壓狀態。而當壓力超過設定上，閥門則會自動關閉或通過泄壓閥釋放多余壓力，確保儲罐的安全運行。 自力式氮封閥工作原理 供氮裝置將設在罐頂?shù)娜狐c(diǎn)的介質經導壓管引入檢測機構(7)，介質在檢測元件上產生一個作用力與與彈簧(8)、預緊力相平衡。當罐內壓力降低至低于供氮裝置壓力設定點時，平衡破 壞，使指揮器閥芯(6)，打開，使閥前氣體經減壓閥(5)，節流閥(4)、進入主閥執行機構(3)上、下膜室，打開主閥閥芯(2)，向罐內充注氮?dú)?；?dāng)罐內壓力升至供氮裝置壓力設定點，由于預設彈簧力，關閉指揮器閥芯(6)、由于主閥執行機構中的彈簧作用，關閉主閥，停止供氮。 泄氮裝置該裝置采用內反饋結構，介質直接經閥蓋進入檢測機構(2)，介質在檢測元件上產生一個作用力與預設彈簧(3)預緊力相平衡。當罐內壓力升高至高于泄氮裝置壓力設定點時，平衡被破壞，使閥芯(1)上移，打開閥門，向外界泄放氮?dú)?；?dāng)罐內壓力降至泄氮裝置壓力設定點，由于預設彈簧力作用，關閉閥門。 2.1．結構 指揮器、主閥、節流閥、過濾減壓器所組成，見圖一、(b)。 1、閥體 2、閥座 3、閥芯組件 4、閥桿 5、密封套筒 6、壓蓋 7、支桿 8、執行機構 9、彈簧 10、指揮器 11、過濾減壓器 12、取壓管 13、截止閥 14、取壓接管 圖一 ZZYP-16BII系列指揮器操作型自力式壓力調節閥內部結構簡圖 2.2．作用原理 調壓閥由指揮器、主閥、節流閥、過濾減壓器所組成(見圖一)。介質由箭頭方向進入閥體,經閥芯、閥座節流后輸出。同時閥前介質經過濾減壓器過濾減壓后進入指揮器閥體，經指揮器調節后進入主閥執行機構上下膜室。閥后介質經接管引入指揮器檢測膜室，當輸出壓力升高時，經指揮器和節流閥作用關閉主閥,直到閥后壓力降低到設定值為止。同理，當輸出壓力降低時，經指揮器和節流閥作用開啟主閥,直到閥后壓力上升到設定值為止。 2.3、執行機構部分
表1 ZZYVP指揮器操作型自力式壓力調節氮封閥技術規范執行機構主要技術參數 | 規 格 型 號 | 薄膜式 | | 用 途 | 調 節 | | 膜片材質 | 丁腈橡膠、氟橡膠、耐油橡膠 | | 接 口 | M16×1.5 | | 作用方式 | 壓力升高閥門打開、壓力升高閥門關閉 | | 使用溫度 | 氣體：-20～+120℃ | | 標配閥門附件 | 取壓管(含取壓接頭) | | 可選閥門附件 | 取壓接管、截止閥、壓力表、法蘭、墊片及緊固件 | 自力式氮封閥技術參數和性能 自力式氮封閥閥體 | 公稱通徑 | DN25、32、40、50、65、80、100mm | | 公稱壓力 | PN1.0M Pa JB/T79.1-94、79.2-94等 | | 法蘭標準 | | 閥體材料 | 鑄鐵（HT200）、鑄鋼（ZG230-450）、鑄不銹鋼（ZG 1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti） | | 閥芯材料 | 硬密封 | 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti） 不銹鋼鑲嵌橡膠圈 | | 軟密封 | | 閥桿材料 | 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti） | | 流量特性 | - | | 使用溫度 | 自力式氮封閥執行器 | 壓力設定范圍(KPa) | 0.4～0.5 5～10 9～14 13～19 18～24 22～28 27～33
36～44 42～51 49～58 56～66 | | 膜蓋材料 | A3、A4鋼板涂四氟乙烯 | | 膜片材料 | 丁晴橡膠、乙炳橡膠、氟橡膠、耐油橡膠 | 自力式氮封閥性能 | 設定值偏差±5% | 允許泄露量 | | 允許泄露量 | 標準型 | IV級（符合GB/T4312-92標準） | | 嚴密型 | VI級（符合GB/T4312-92標準） | 額定流量系數、額定行程、性能 自力式供氮裝置 | 公稱通徑DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | | 閥座通徑Dn | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 120 | 100 | | 流量系數Kv | 0.2 | 0.32 | 0.5 | 0.8 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | | 額定行程L | 8 | 10 | 14 | 20 | 25 | 自力式泄氮裝置 | 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | | 閥座通徑Dn | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | | 流量系數Kv | 6.9 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | | 額定行程L | 8 | 10 | 14 | 20 | 25 |
02ZZYVP指揮器操作型自力式壓力調節氮封閥技術規范安裝與操作 ▍ 安裝步驟首先，將自力式氮封閥垂直安裝在儲罐頂部的氮?dú)夤芫€上，并確保閥體箭頭的方向與氮?dú)獾牧飨虮３忠恢隆Ｍ瑫r(shí)，應避免將其置于振動、高溫或腐蝕性環境中。接下來，進行管路連接，將進口端與氮?dú)庠聪噙B，并確保經過過濾和減壓，以保證氣源的清潔和干燥。出口端則應連接至儲罐的氣相空間。最后，可根據需要選擇安裝輔助儀表，例如在閥前安裝壓力表以便觀察氮?dú)鈮毫?，或者并?lián)安裝呼吸閥或泄壓閥以實現超壓保護。 ▍ 操作與調試初始檢查 首先，要確認管路連接處無泄漏現象，并確保閥門處于關閉狀態，為接下來的調試做好準備。 檢查氮?dú)庠磯毫?/p> 接下來，需要檢查氮?dú)庠吹膲毫κ欠窀哂谠O(shè)定值，通常要求高出0.1~0.2MPa，以保證閥門的正常運行。 設定壓力 通過旋動調節螺釘（或手輪），調整彈簧預緊力至所需的設定壓力。具體操作時，可以參考閥門銘牌或說明書中的指導。 緩慢開啟氮?dú)庠?/p> 在完成設定壓力后，應緩慢開啟氮?dú)庠矗⒚芮杏^察壓力表的變化。閥門應在設定的壓力點自動啟閉，這是驗證設定是否成功的重要步驟。 測試運行 最后，通過模擬壓力變化的情況，如微開罐頂放空閥，來驗證閥門是否能夠及時、準確地響應壓力變化。
03ZZYVP指揮器操作型自力式壓力調節氮封閥技術規范維護與故障處理 ▍ 定期維護每月，應檢查閥門的動作是否保持靈活，并清除膜片或波紋管上的雜質，以確保其正常工作。此外，每半年還需校驗設定的壓力值，并仔細檢查密封件是否出現老化跡象。 ▍ 常見故障及處理措施若閥門出現不動作的情況，應首先檢查膜片是否破損，彈簧是否卡澀，以及氣源是否暢通。若存在泄漏問題，可嘗試更換閥座密封件或緊固連接螺栓來解決。而若壓力波動過大，則需檢查設定的壓力值是否合理，或管路是否存在堵塞情況。 04ZZYVP指揮器操作型自力式壓力調節氮封閥技術規范使用須知與示例參數
▍ 使用須知在使用過程中，需確保氮?dú)獾募兌冗_(dá)到99.9%或以上，以避免因油、水或顆粒物雜質的存在而影響閥門的正常工作。同時，應避免在閥門處于關閉狀態時長時間施加壓力，以防膜片因此受損。此外，若介質為易燃易爆物質，則必須選用防爆型的氮封閥以確保安全。 ▍ 示例參數設定壓力范圍：0.5~5kPa（可靈活調整） 適用溫度：-20℃至+80℃ 接口尺寸：DN25至DN50（根據儲罐實際容量選定） 若需更詳盡的型號參數或安裝圖紙，請?zhí)峁┧x用閥門的品牌及具體工作狀況，以便我們?yōu)槟峁└鼘I(yè)的分析。
三、ZZYVP指揮器操作型自力式壓力調節氮封閥技術規范安裝與維護
3.1安裝
Ø 安裝前應檢查產品型號、規格是否符合要求，管道應進行清洗，清除焊渣與雜物等，閥門應正立、垂直安裝在管道上，介質流向應與閥體箭頭一致。如有可能應設置旁通閥。
Ø 為確保調壓閥正常工作，在閥前應設置過濾器、壓力表與手控閥，安裝圖見圖二。
3.2 使用
Ø 緩慢將調節閥前、后截止閥開到，此時因介質引入調節閥，可觀察壓力表示值。
Ø 逐漸關閉旁通閥，打開殼罩，并調整彈簧預緊力，直到壓力表示值達到工藝要求為止。
Ø 鎖緊螺母，蓋上殼罩。
3.2 維護保養
該裝置投入正常運行后無需特殊維護,但需定期對指揮器、節流閥和過濾減壓器進行清洗,若出現故障，按表四進行處理。
表2 常見故障與排除
| 故障現象 | 產生原因 | 排除方法 | | 被控壓力不能自動控制 | 控制管線堵塞 | 清洗控制管線 | | 節流閥堵塞 | 疏通節流閥 | | 膜片破裂 | 更換膜片 | | 彈簧折斷 | 更換彈簧 | | 閥門口徑選擇過小 | 更換合適閥門 | 被控壓力
不穩定 | 閥門口徑選擇過大 | 更換合適閥門 | | 彈簧剛度過大或過小 | 更換合適彈簧 | 四、ZZYVP指揮器操作型自力式壓力調節氮封閥技術規范訂貨須知
Ø 產品型號、名稱
Ø 公稱壓力
Ø 公稱通徑
Ø 閥前、閥后壓力
Ø 介質名稱、密度、溫度
Ø 介質、正常及最小流量
Ø 閥門固有流量特性
Ø 整體作用方式、氣源壓力、信號范圍
Ø 閥體、閥內件材質
Ø ****要求
Ø 附件及其他特殊要求 |
