一、Y42X型直接作用式彈簧活塞式減壓閥技術規范核心結構與工作原理

設計原理 Y42X型彈簧活塞式減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。本產品在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。
本產品調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。主要的特點是利用彈簧進行對壓力的控制，通過流體產生的壓力進行閥們的打開和關閉，在管道系統中作為調節壓力的作用。彈簧活塞式減壓閥具有占用面積小、工作穩定、控制效果好等特點，在管道系統中運用廣泛，適用于各大領域。

彈簧活塞式減壓閥的特點:
1、設計，彈簧的設計對壓力的控制更穩定，效率高，安全可靠。
2、構造簡單，裝卸維護方便，功能穩定，不泄漏，節能環保，運輸快。
3、使用方便，自動工作，不需要輔助裝置，節省人力物力，成本低。
4、材質特殊，抗侵蝕，耐消耗，無污染，緊密效果好，使用時間長。
彈簧活塞式減壓閥的用途
彈簧活塞式減壓閥是根據流體流動產生的壓力進行閥門的打開和關閉，設置開關的范圍可以分配流體，通過調節流體的流量使壓力保持穩定。彈簧活塞式減壓閥一般被使用在水力系統中，保障管道正常的運輸，工作穩定，是管道系統中使用比較廣泛的閥門之一。

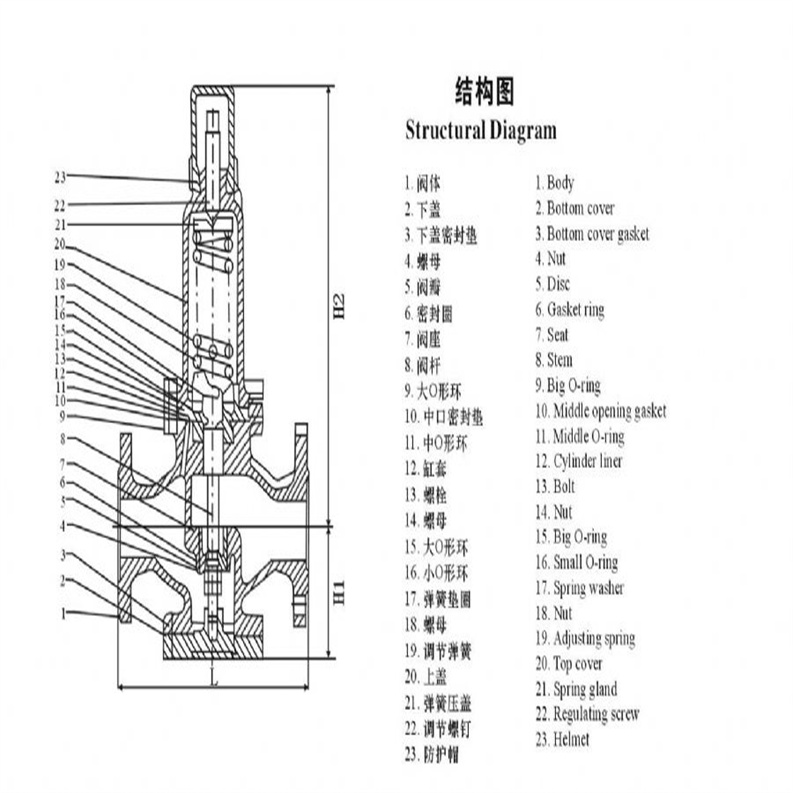

直接作用式薄膜彈簧結構：整合調節彈簧、膜片/活塞、閥瓣組件，通過膜片直接感應下游壓力變化驅動閥瓣開度，動態調節流量以實現穩壓輸出。

自動穩壓機制：進口壓力波動時，彈簧預設力與介質壓力動態平衡閥瓣位置，出口壓力偏差≤10%（精密型號可達±1%）。

核心組件

部件 材料 功能特性

閥體 WCB鑄鋼/304/316不銹鋼 耐壓≤10.0MPa，耐溫-20℃~150℃

閥瓣/活塞 2Cr13不銹鋼 耐磨蝕，適用含顆粒介質

密封件 丁腈橡膠/金屬硬密封 軟密封滲漏量≈0，硬密封耐高溫

調節彈簧 硅錳鋼/不銹鋼 精準控制出口壓力范圍

?? 二、Y42X型直接作用式彈簧活塞式減壓閥技術規范關鍵性能參數

參數 PN1.0 PN1.6 PN2.5

殼體試驗壓力(MPa) 1.5 2.4 3.75

出口壓力范圍(MPa) 0.2–0.8 0.2–1.0 0.4–1.6

適用溫度(℃) 0~80（標準） -20~150（不銹鋼閥體）

滲漏量 ≈0（符合GB12244-1989）

注：殼體試驗壓力不含膜片與閥蓋組件測試。

?? 三、Y42X型直接作用式彈簧活塞式減壓閥技術規范應用場景與技術適配

建筑給排水系統

高層建筑冷熱水供應：取代分區水箱，節省30%設備空間，降低工程造價（DN15–DN500全口徑覆蓋）。

消防供水：穩壓精度±5%，保障水壓恒定，避免超壓損壞管道。

工業與礦山場景

礦山井下供水：WCB閥體耐顆粒磨損，減壓比＞5時需串聯兩級閥組。

化工腐蝕介質：316L不銹鋼閥體耐受pH 0~14強腐蝕液體（如酸堿性溶液）。

能源與特殊介質

煤氣減壓：專用型號Y42X-PN63，適用溫度≤200℃，出口壓力0.5–3.0MPa。

高純水系統：全不銹鋼流道（Ra≤0.8μm），避免介質污染。

彈簧活塞式減壓閥主要技術參數和性能指標

殼體試驗不包括膜片、頂蓋
彈簧活塞式減壓閥主要零件材料


彈簧活塞式減壓閥流量系數(Cv)


彈簧活塞式減壓閥外形尺寸(PN1.6-4.0)

?? 四、Y42X型直接作用式彈簧活塞式減壓閥技術規范選型與安裝規范

選型要點

流量匹配：出口壓力≥設備需求壓力的1.2倍，避免流量激增時失壓。

介質適配：

水/非腐蝕液體：標準灰鑄鐵閥體；

蒸汽/高溫氣體：選先導活塞式減壓閥（耐溫≥150℃）。

安裝要求

方向與支撐：閥體箭頭對齊介質流向，垂直安裝于水平管道；DN≥80需獨立支架防變形。

安全冗余：進口裝80目過濾器，出口設安全閥（泄壓值=1.1倍設定壓力）。

密封測試標準

殼體試壓=公稱壓力×1.5，密封試驗泄漏率≤10?? Pa·m³/s。

?? 五、Y42X型直接作用式彈簧活塞式減壓閥技術規范維保與故障應對

定期維護：每3個月清洗濾芯，檢查膜片龜裂/彈簧塑性變形。

壽命指標：丁腈橡膠密封件壽命≈2萬次啟閉，強腐蝕環境需縮短檢測周期。

典型故障：

出口壓力震蕩：濾網堵塞或膜片老化（更換周期≤2年）；

閥門無法關閉：活塞卡滯（需拆解清理雜質）。

壓力是工業生產中的一個重要參數，許多機械設備需要可靠的減壓裝置來其正常運行。

而減壓閥就是工業生產中常見的減壓裝置之一。本文將為您介紹減壓閥的安裝方法及其重要性。

一、Y42X型直接作用式彈簧活塞式減壓閥技術規范減壓閥的安裝方法：

1. 安裝位置：

減壓閥應該安裝在主管道末端，以確保其可以在管道中減壓。同時，它也應該在高溫的管道上安裝，以便及時減壓并降低高溫對設備的損害。

2. 安裝順序：

在安裝減壓閥之前，需要先安裝好管道和其他附件。同時，還需要根據減壓閥的使用說明書，將減壓閥與管道連接好，并且嚴格按照說明書上的要求進行安裝。

3. 安裝要求：

在安裝減壓閥時，需要注意以下幾點：

（1）安裝減壓閥的管道應該保持干凈，以確保減壓閥的正常運行。

（2）減壓閥的安裝應該符合標準和生產的要求。

（3）在安裝減壓閥時，需要嚴格按照其連接方式和位置進行安裝。

（4）安裝減壓閥時，需要注意其密封性和穩定性，避免出現泄漏和振動等問題。

二、Y42X型直接作用式彈簧活塞式減壓閥技術規范減壓閥的重要性：

1. 可以降低壓力：

減壓閥是工業生產中常用的減壓裝置之一，可以將高壓氣體或液體減壓到合適的工作壓力，確保設備的正常運行，同時也可以避免設備由于壓力過高而導致的損壞。

2. 提高設備的安全性：

減壓閥的安裝可以有效地保護設備的安全性。在高溫、高壓的工作環境下，減壓閥可以及時降低壓力，避免設備由于壓力過高而導致的事故。

3. 提高設備的穩定性：

減壓閥的安裝可以提高設備的穩定性。在工業生產中，設備需要穩定的工作環境，而減壓閥可以有效地保持設備的穩定性，避免設備由于壓力波動而導致的不穩定因素。

總之，減壓閥的安裝是工業生產中一個非常重要的環節。只有正確安裝減壓閥，才能設備的正常運行，并且提高設備的安全性和穩定性。因此，如果您需要進行減壓閥的安裝，一定要選擇的減壓閥制造商，并嚴格按照其安裝要求進行安裝，從而設備的正常運行。

Y42X型直接作用式彈簧活塞式減壓閥技術規范安裝減壓閥的步驟如下：

一、確定安裝位置：

首先確定減壓閥的安裝位置，通常在靠近水源的地方，如主管道上。

二、準備工具和材料：

準備好需要的工具和材料，如扳手、管夾等。

三、清理管道：

將管道用清水沖洗干凈，確保沒有殘留物。

四、安裝減壓閥：

將減壓閥的進口端與管道連接，使用扳手將其緊固。

五、連接出水管道：

將減壓閥的出口端與所需的出水管道連接，也要使用扳手進行緊固。

六、管道固定：

使用管夾將管道固定好，確保不會松動或搖晃。

七、測試和調節：

打開水源，觀察減壓閥是否正常工作。可以通過調節減壓閥上的調節鈕來調整壓力。

八、檢查漏水：

仔細檢查安裝點周圍是否有漏水現象，如果有，需要重新檢查緊固和連接的部分。

完成以上步驟后，減壓閥就安裝好了。在安裝減壓閥之前，建議先仔細閱讀減壓閥的使用說明書，確保了解其正確的安裝和使用方法。
